微型導電滑環的環焊工藝

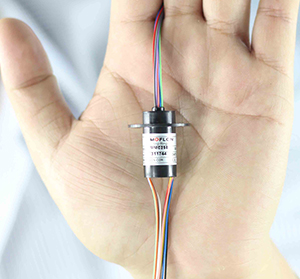

　　微型導電滑環是指體積小、傳輸信號路徑多的導電滑環，多用于陀螺平臺、火炮控制、導航制導等航天設備。

　　微型導電滑環的生產工藝難度很大，環焊是關鍵和難點工藝之一。

　　一方面，這是因為微型導電滑環結構尺寸小，環體外徑基本為6mm，厚度約為0.3mm，這樣小而薄的環體需要焊接導線，滿足焊點小而牢固的質量要求，對焊工的要求非常高。否則焊點強度達不到標準，虛焊情況嚴重，產品不良率大大增加；否則，由于可操作空間狹窄，焊接效率低，人工成本過高，甚至會影響整個生產進度，導致交貨延遲。

　　另一方面，微型導電滑環一般采用一體化澆注工藝，因此在真空澆注環氧樹脂膠的過程中，由于環氧膠和環片的熱膨脹系數不一致，在高低溫環境下，環氧膠和環片界面的焊點受到應力，焊點脫落的風險相對較高，從而影響產品質量。
