MZA109系列轉子法蘭導電滑環

· MZA109系列轉子法蘭導電滑環是外徑109mm的轉子部分帶連接法蘭的一系列滑環的總稱。
· 轉子法蘭滑環，可用于旋轉工作臺,電纜卷盤,包裝設備。
· 實心滑環，中心無通孔，適用于法蘭端面安裝。
· 可以實現更多的路數和更大的電流。
· 內部走線和特殊屏蔽模塊設計方便，更穩定可靠。
· 通常此類產品用于定制各類敏感信號或者編碼器信號。

下載產品手冊 下載3D模型

典型應用：

工業機器加工中心、旋轉工作臺、重型設備塔臺、電纜卷盤、包裝設備、磁性離合器、工藝控制設備、旋轉傳感器、緊急照明設備、機器人、展覽/顯示設備、醫療設備、旋轉門等；

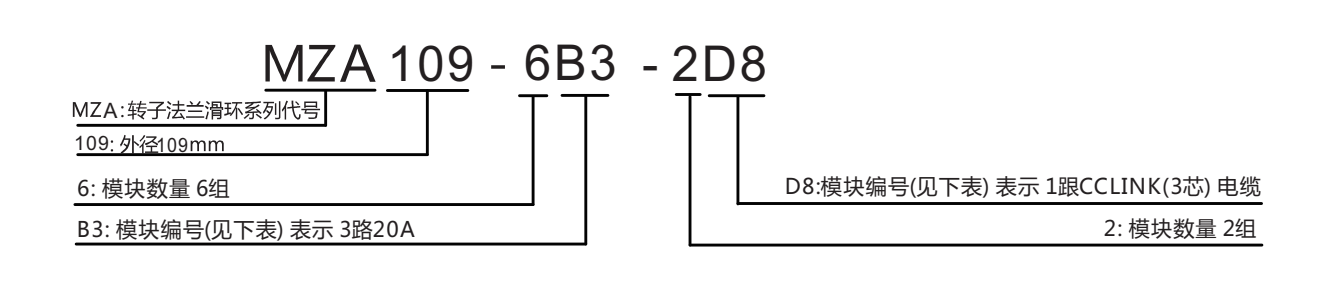

型號訂購說明：

*比如MZA109-6B3-2D8, 其中6B3-2D8是指：6組3路20A(即18路20A)+2組1根CCLINK(3芯）電纜

技術規格參數
機械技術指標		電氣技術指標
參數	數值	參數	數值
工作壽命	1500W		功率	信號
額定轉速	1~300RPM	額定電壓	0~380VAC/VDC	0~380VAC/VDC
工作溫度	-30℃~80℃	絕緣電阻	≥500MΩ/1000VDC	≥500MΩ/500VDC
工作濕度	0~85% RH	導線規格	根據客戶的選型模塊而定	根據客戶的選型模塊而定
接觸材料	貴金屬	導線長度	標準長度300mm（可據要求調整）
殼體材料	鋁合金	絕緣強度	500VAC@50Hz，60s
轉動扭矩	0.1N.m；+0.03N.m/6路	動態電阻變化值	<0.01Ω
防護等級	IP51

MZA109系列滑環模塊編號表（長度L與模塊數量和類型有關，請咨詢銷售)
A1: 2路10A	B1: 3路10A	C1: 2路普通信號	C10: 1根2芯熱電偶
A2: 2路15A	B2: 3路15A	C2: 3路普通信號	C11: 1跟3芯PT100熱電阻
A3: 2路20A	B3: 3路20A	C3: 1根電纜含(2路雙絞線信號+帶屏蔽)	C12: RS422電纜(4芯+屏蔽）
A4: 2路30A	B4: 3路30A	C4: 1根電纜含(4路雙絞線信號+帶屏蔽)	C13: RS485電纜(2芯+屏蔽）
A5: 2路50A	B5: 3路50A	C5: 1根電纜含(6路雙絞線信號+帶屏蔽)
A6: 2路80A	B6: 3路80A	C6: 1根電纜含(8路雙絞線信號+帶屏蔽)
A7: 2路100A	B7: 3路100A	C7: 1根電纜含(10路雙絞線信號+帶屏蔽)
A8: 2路150A	B8: 3路150A	C8: 1根電纜含(12路雙絞線信號+帶屏蔽)
A9: 2路200A	B9: 3路200A	C9: 1根電纜含(14路雙絞線信號+帶屏蔽)

D1: 1根EtherCAT以太網電纜	E1: 1根100M以太網(4芯)電纜
D2: 1根DeviceNET電纜	E2: 1根1000M以太網(8芯)電纜
D3: 1根Profinet(4芯)電纜	E3: 1根USB2.0電纜
D4: 1根Profinet(8芯)電纜
D5: 1根Profibus電纜
D6: 1根CANbus電纜
D7: 1根CANopen電纜
D8: 1根CCLINK(3芯）電纜

標準長度L: 161.6mm, 182mm, 222.8mm, 298.4mm, 339.2mm, 414.8mm, 455.6mm

標準圖紙
