標準產品分類

4路氣液電旋轉接頭

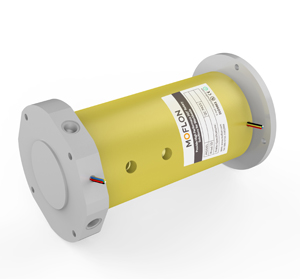

MAPH400W系列 (轉子雙法蘭 4進4出 氣/液+電一體滑環)
  • · MAPH400W 4進4出旋轉接頭，4路氣液旋轉接頭，自帶轉子雙法蘭， 可軸向承重100公斤，可通M5、G1/8、G1/4、G3/8、G1/2大小管徑
  • · 且可以混合功率動力線、信號線、以太網、USB、工業總線、控制線、電磁閥、感應線等
  • · 標準為法蘭安裝形式，4進4出旋轉接頭，4路氣液旋轉接頭可定制空心軸安裝
  • · 能通過的介質有: 壓縮空氣、氫氣、氮氣、化學混合氣體、蒸汽、冷卻水、熱水、熱油、石油、硫酸、飲料等

典型應用：

工業設備、工業展臺、電氣測試設備、醫療設備、機器人、測試儀器、轉臺、自動化設備等；

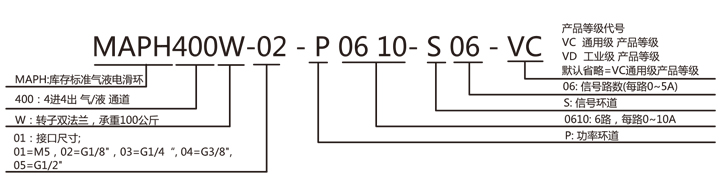

型號訂購說明：

產品等級選型表
產品等級代號最高轉速工作壽命密封件
VC（通用級）100RPM1000萬轉國內知名品牌密封件
VD（工業級）300RPM3000萬轉進口密封件

技術規格參數
旋轉接頭部分技術指標機械技術指標
參數數值參數數值
通道數4進4出工作壽命參考產品選型等級
最大壓力10MPa (可定制高壓)，真空 0.01torr額定轉速參考產品選型等級
扭矩與接口尺寸相關，詳細咨詢技術工作溫度-30℃~80℃
電氣技術指標工作濕度0~85% RH
參數數值接觸材料貴金屬
功率信號殼體材料鋁合金
額定電壓0~440VAC/VDC0~440VAC/VDC防護等級IP51
絕緣電阻≥1000MΩ/500VDC≥1000MΩ/500VDC
導線規格AWG17#鍍錫鐵氟龍AWG22#鍍錫鐵氟龍
導線長度標準長度300mm（可據要求調整）
絕緣強度500VAC@50Hz，60s
動態電阻變化值<0.01Ω



MAPH400W-XX 氣液電一體滑環選型表
1）XX=01,接頭大小=M5， 氣管規格3~6mm 2）XX=02,接頭大小=G1/8，氣管規格3~10mm
3）XX=03,接頭大小=G1/4，氣管規格3~12mm 4）XX=04,接頭大小=G3/8，氣管規格3~16mm
5）XX=05,接頭大小=G1/2，氣管規格3~20mm
型號氣(液)通道10A信號/5A長度 L(mm)型號氣(液)通道10A信號/5A長度 L(mm)
MAPH400W-XX-S064進4出0638MAPH400W-XX-P0810-S104進4出81071.6
MAPH400W-XX-P0210-S044進4出2438MAPH400W-XX-P1010-S084進4出10871.6
MAPH400W-XX-P0410-S024進4出4238MAPH400W-XX-P1210-S064進4出12671.6
MAPH400W-XX-P06104進4出6038MAPH400W-XX-P1410-S044進4出14471.6
MAPH400W-XX-S124進4出12054.8MAPH400W-XX-P1610-S024進4出16271.6
MAPH400W-XX-P0210-S104進4出21054.8MAPH400W-XX-S244進4出02488.4
MAPH400W-XX-P0310-S094進4出3954.8MAPH400W-XX-P0410-S204進4出42088.4
MAPH400W-XX-P0610-S064進4出6654.8MAPH400W-XX-P0610-S184進4出61888.4
MAPH400W-XX-P0810-S044進4出8454.8MAPH400W-XX-P1210-S124進4出121288.4
MAPH400W-XX-P1010-S024進4出10254.8MAPH400W-XX-S304進4出030105.2
MAPH400W-XX-P12104進4出12054.8MAPH400W-XX-P0610-S244進4出624105.2
MAPH400W-XX-S184進4出01871.6MAPH400W-XX-S364進4出036125
MAPH400W-XX-P0210-S164進4出21671.6MAPH400W-XX-S424進4出042141.8
MAPH400W-XX-P0410-S144進4出41471.6MAPH400W-XX-S484進4出048158.6
MAPH400W-XX-P0610-S124進4出61271.6

注：10A和信號(5A) 可以任意組合，最大可到96路，詳細請咨詢客服。4進4出旋轉接頭，4路氣液旋轉接頭可在標準產品上進行非標定制，請咨詢客服。

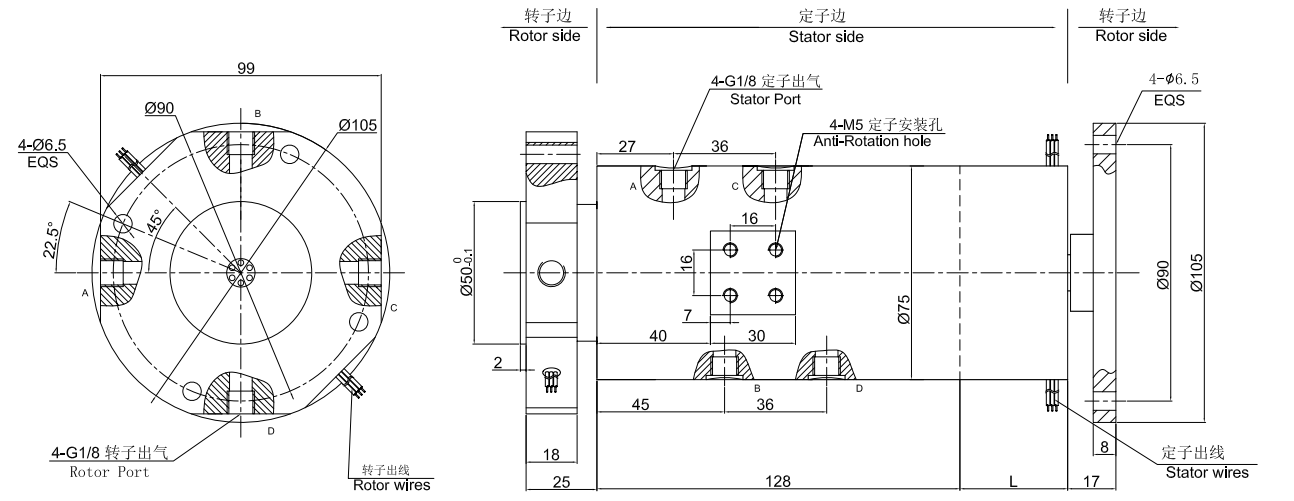

MAPH400W-01 尺寸圖

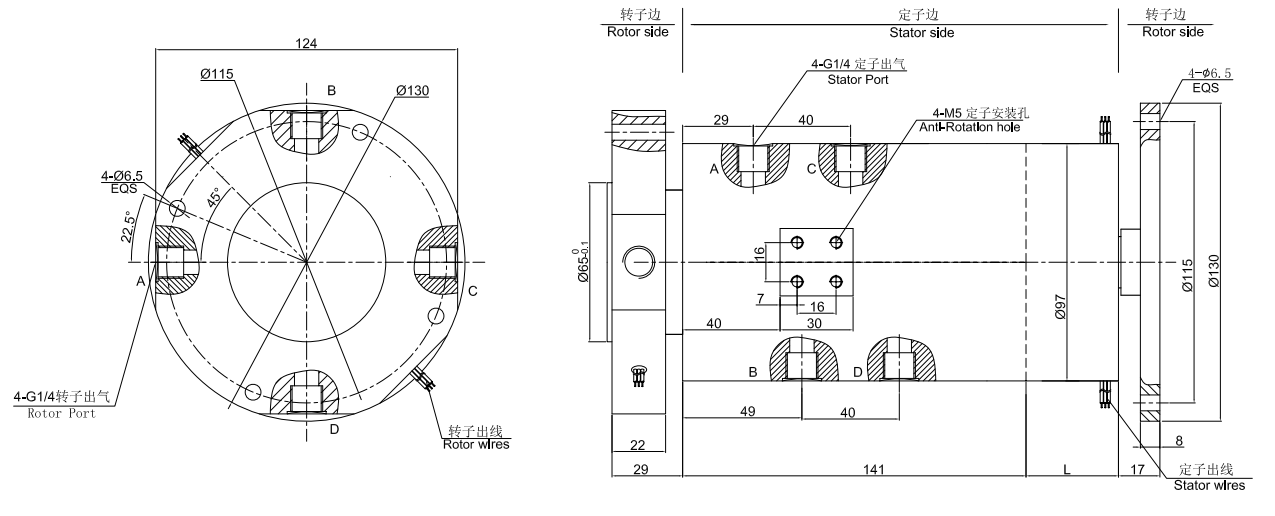

MAPH400W-02 尺寸圖
