高頻滑環工作原理

　　高頻滑環，也稱為高頻旋轉接頭，包括同軸旋轉接頭、波導旋轉接頭和同軸/波導旋轉接頭，也稱為射頻滑環。高頻滑環是專門為傳輸高清晰度信號、射頻信號和微波信號等高速串行數字信號或模擬信號而開發的。該系列產品可獨立支持單通道或多通道高頻信號傳輸，也可支持高頻信號、控制信號、通信信號、電源和流體介質的混合傳輸，即組合滑環。

　　高頻滑環的主要應用有：空中交通管制雷達、雷達天線、炮塔、軍用雷達系統、機載移動介質通道、高清網絡視頻監控系統、醫療工程設備、電子戰系統、導彈防御系統、高清網絡視頻監控系統、醫療工程設備、電子戰系統等。導彈防御系統、多軸三維空間模擬器、衛星天線、轉臺、導航等高科技領域。從高頻滑環的應用領域來看，我國高頻滑環的價格相對較高，從幾千到幾萬不等。這仍取決于高頻滑環的具體應用領域和設計要求。然而，在中國能夠生產高頻滑環的滑環制造商相對較少。

　　深圳市默孚龍科技有限公司是一家專注于R&D、生產和銷售中高檔導電滑環的國家高新技術企業。它在滑環行業有20多年的經驗，可以為各行業的360旋轉導電需求提供專業的解決方案。為了滿足中高端滑環市場的需求，我們開發了幾個系列的高頻滑環：

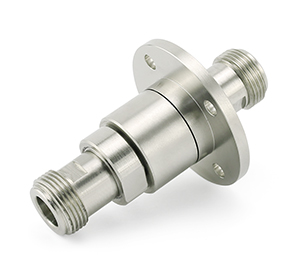

　　MHF100系列單通道高頻滑環、高頻旋轉接頭和同軸旋轉接頭均為單通道高頻旋轉接頭。高頻滑環是專為高速串行數字信號或模擬信號傳輸而開發的。最高傳輸速率可達30千兆赫。該系列產品支持單通道或高頻信號單獨傳輸，也可與非標準定制的高頻信號、24V控制信號、通信信號、電源和流體介質混合使用。參見MHF108系列。

　　典型應用：

• 　　軍用雷達天線和多軸三維空間模擬器
• 　　帶射頻信號的天線轉盤和支持高清數字信號接口(如1080和1080)的高清轉盤
• 　　支持1080和1080等高清分辨率的一體機(高速球)

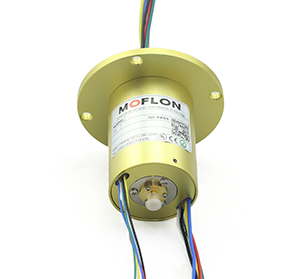

　　MHF107系列3GHZ高頻電動組合滑環、同軸電纜滑環是單通道電動混合高頻旋轉接頭，高頻電動混合滑環是為滿足高速串行數字信號或模擬信號傳輸而專門開發的，最高傳輸速率可達3GHz。

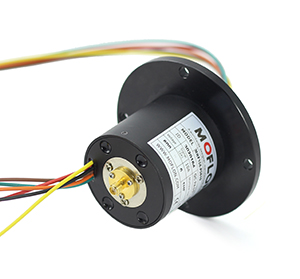

　　MHF109系列高頻電滑環和電刷是專為高速串行數字信號或模擬信號傳輸而開發的。最高傳輸速率可達40千兆赫。特征阻抗為50的射頻同軸結構頭用于高頻信號。(可切換其他指定的連接器，電線規格RG178、RG316、RG174等。是可選的)。MHF200系列2通道4.5GHz高頻旋轉接頭，2進2出同軸旋轉接頭是2通道高頻旋轉接頭，每個通道的最高頻率為4.5GHz或18GHz，高頻滑環是專為高速串行數字信號或模擬信號傳輸而開發的產品。選項：可以混合電源、24V控制信號、通信信號、電源、流體、空氣和水等。

　　MHF300系列三通道高頻旋轉接頭，三進三出同軸旋轉接頭，每個通道的最高頻率為2.5Ghz，高頻滑環是專為滿足高速串行數字信號或模擬信號傳輸而開發的產品。選項：可以混合電源、24V控制信號、通信信號、電源、流體、空氣和水等。
